ساختن مدار ولتاژ بالا(بازی با 7000 ولت) (2) (پرسش و پاسخ)

[رامین سالم ابادی]

سلام دوستان
من چند تاپروزه با ترانس فلای بک انجام دادم و میخواهم مدار و عکسش رو در اختیار شما بزارم
عکس مدار :

,
چرا عکسه کوچیک شد !!!

1- مقاومت های مدار 5وات به بالا باشه در غیر این صورت مقاومت ها داغ میشوند ممکن است اتش سوزی بشود

2-ترانزیستور 2n3055هست و میتوانید از خود فروشگاه ecaهم خریداری نمایید

3-دیود رو uf4007بگیرید

4-میریم سراغ عکس های هنری


خب این از عکس هنری ما
روی این مدار خیلی وقت گذاشتم و با حوصله کار کردم نتیجه با حوصله بودن همینه

میریم سراغ عکس بعدی :


همون طور که میبینید 18 کیلو ولت گرفتم
من باور نمیکنم ولی هرچی هست بخاطر فرکانس بسیار بالایی که داره اینجوری میشه

نکته : برای اینکه مدار به خوبی کار کند به باطری ماشین وصلش کنید و حتما ترانزیستور رو به هیت سینک قوی وصل کنید زیرا ترانزیستور به شدت داغ میکند
البته من از ولتاز A1 12vاستفاده کردم

نکته درمورد مدار:
تعداد دور سیم های لاکی دور فریت خیلی مهم هست برای اون سیم سبز حداقال 25دور //برای اون سیم قرمزه حداقال35دور

اموزش به پایان رسید
خسته نباشید

[رامین سالم ابادی]

خب دوباره مزاحم میشم این یکی پست با پست بالایی خیلی فرق داره زیرا از مدار ZVS ساخته شده
خب زیادی سرتون رو درد نمیارم و مستقیم میریم به سراغ مدار و اموزش:


1-سلف ها را میتوانید از پاور کامپیوتر در بیاورید ((سلف رو خودتون دست ساز درست کنید خیلی بهتر میشه , برای اینکه سلف رو خودتون درست کنید اول فریت حلقوی پیدا کنید و بعد 40دور سیم لاکی به دور حلقه بپیچید .))

2-ماسفت های قابل استفاده در این مدار IRFP260 //IRFP450//IRFZ44

3-خازن رو پلی استرید بگیرید و هرچه ظرفیت خازن بالاتر باشد مدار بهتر کار میکند و یا اگه پلی استرید در دسترس ندارید از خازنmktاستفاده کنید

4-دیودی که در خروجی ترانس فلای بک میبینید لازم نیست داخل خروجی ترانس کار بزارید زیرا اکثر ترانس ها دیود دارند

5- بقیه قطعات هم توضیحی ندارند
خب میریم سراغ عکس بعدی :

همون طور که میبینید مدار خیلی کوچیک و ساده درست شده اگه برای مدار Pcbچاپ کنید بهتر میشود

قاب را هم میتوانید از کیس پاور کامپیوتر استفاده کنید اما باید ایمنی را رعایت نمایید
از نظر بنده قاب پلاستیکی بهتر هست

خب عکس بعدی :



خب خب !
میرسیم سراغ سیم پیچی به دور فریت ترانس فلای بک .
همون طور که میبینید میتوانید 5+5 دور تا 7+7 دور سیم روی فریت بپیچید
اموزش پیچیدن سیم به دور فریت:
7دور سیم لاکی به دور فریت بپیچید و بعد سیم رو کمی میاریم بالا طوری که با7دور بعدی مشترک بشود ,بعد دوباره 7دور دیگه میپیچیم و کار تمام میشه !!


خب عکس بعدی :



اینم قسمت تغذیه که خیلی خفن درستش کردم
البته اون ترمینال رو از توی پاور سویچینگ در اوردم
یک قسمتش مال تغذیه فن که12 ولت میخوره
یک قسمت دیگه هم تغذیه 24 ولت برای فلای بک

راستی !! برای تغذیه فلای بک حتما 24 ولت باشه در غیر این صورت خروجی ارک پایین میاد (( اگه میتوانید ولتاژ رو تا 40 ولت ببرید ))
حتما ماسفت ها رو روی هیت سینک وصل کنید

نکته : اگه میخواهید از یک هیت سینک جهت خنک سازی ماسفت استفاده کنید حتما از عایق سیلیکونی در پشت ماسفت ها استفاده نمایید
دیگه حرفی نمونده و میریم سراغ فایل تست مدار :

لینک :

مهمان عزیز شما حق دیدن لینک ها را ندارید

عضویت

پسورد فایل : ((( Elec_ramin@ )))

خب خسته نباشید
امید وار هستم کسانی که با این مدارات مشکل داشتند, مشکلشون حل شده باشه و موفق شده باشند

[Hoafshin30]

سلام میشه مدار رو واضه تر بزاری

[Hoafshin30]

ی مدار ساده ک جواب بده بزارین با تشکر

[Hoafshin30]

این فرمولا و این محاسبات چطور هستند باید از کجا این ها رو گیر بیارم بخونم

دلیل: ادغام دو پست برای جلوگیری از اسپم

مدارش که همون 555 هست حالا دیگه حساب کن باید چه مقاومتی با ترانست سری کنی،که بگی 10 میلی امپر خود ایسی بکشه، میشه 30 میلی امپر. چون فرکانس ساز نصف زمان وصل و نصف زمان قطع هست میشه 50 میلی امپر حداکثر کشش ترانس حالا 12=0.6*که میشه 20 اهم. پس باید یه مقاومت 20 اهم 2 وات با ترانست تو ورودی سری کنی که در اینصورت ولتاژ خروجیت میاد پایین که برای رفعش باید سیم پیچ ثانویه رو بیشتر پیچید.
موفق باش :nice:

سلام میگم این محاسبات رو چطور یاد بگیرم ک بخونم ایا کتاب دارن اسم کتاب چیست

دلیل: ادغام دو پست برای جلوگیری از اسپم

خب بالاخره وقت کردم رفتم سر های ولتاژ.
این منبع تغذمون که 9 ولت 300 میلی امپر هست.

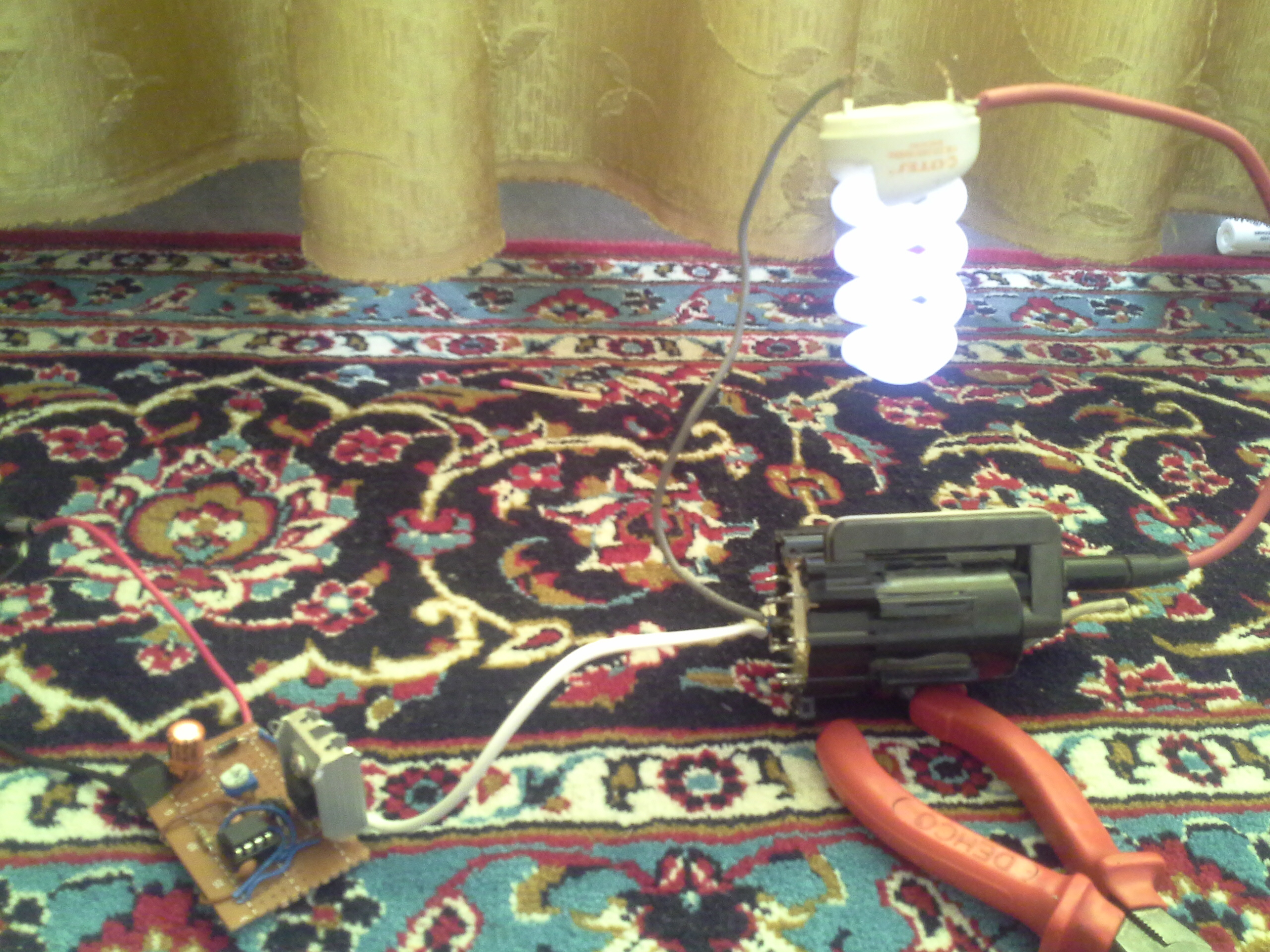

اینم روشن شدن لامپ 11 وات

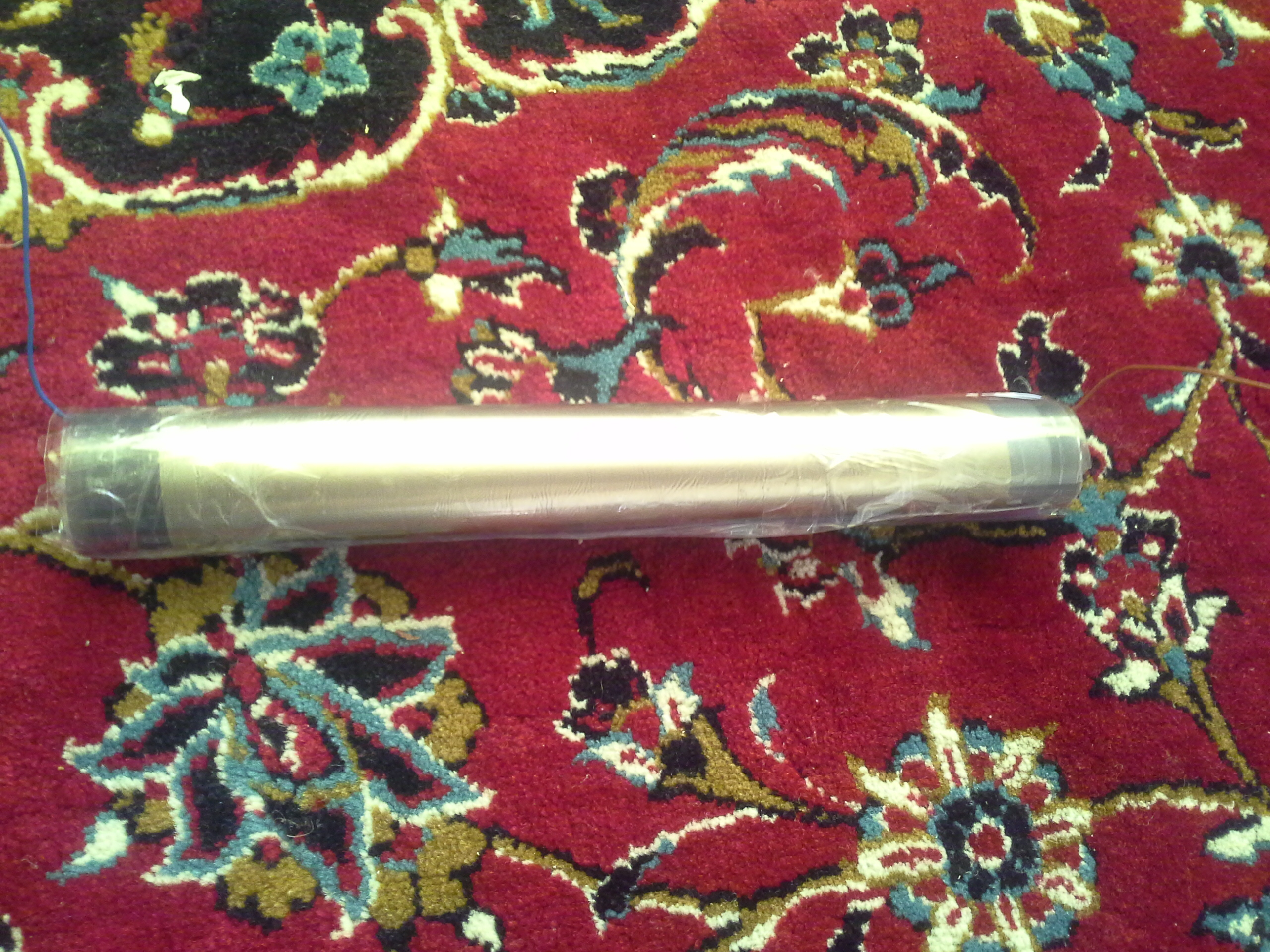

اینم خازن دسساز:

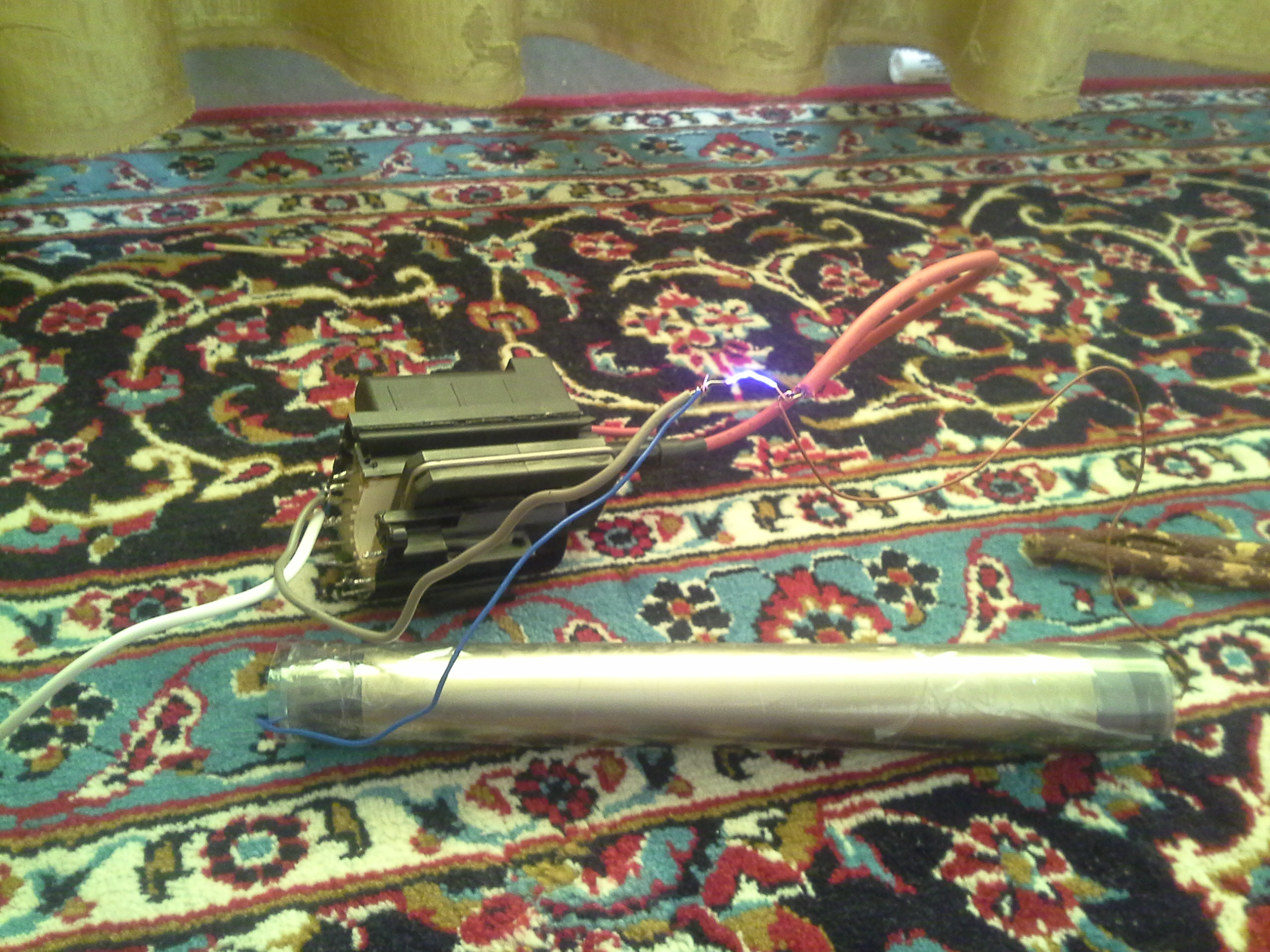

اینم ارک 2.5 سانتی همراه با خازن:

و در طول ای جریانات 3 بار ظرفیت خازن در بدنم تخلیه شد. :twisted:

عرفان سلام میشه کل مدار و نقشه و وسایل مورد نیاز رو بزاری ممنون میشم

[Amir. Sh]

چوک که نتونستم بپیچم لطفا بگید از کجا بخرم یا از وسیله ای می شه
دمونتاژ کرد؟

[اشکان.جاوید]

[eliaserfani]

سلام من مدار ترانزیستوری ساده رو بستم و جواب داد، با ی ترانس های ولتاژ تلویزیون پار که رنگ عایق کاری سیم پیچ هاش قرمزه تقریبا. البته اولیه ترانس رو خودم پیچیدم از پنج دور تا ۱۲ دور جواب داد ولی ترانزیستور ب شدت داغ میکنه و قطعا نمیشه مداومت ازش گرفت. برا یه دستگاه میخام استفاده کنم.
مدار ای سی ۵۵۵ رو بستم ولی جواب نداد و ظاهرا فشار زیادی به اداپتور تغذیه مدار وارد میکنه. چکار کنم ، کسی هست کمک کنه؟

[eliaserfani]

ی مدار ساده ک جواب بده بزارین با تشکر

مدار ترانزیستوری راحت جواب میده

[مجتبی ایوبی]

سلام
دوستان من یک ازن ژنراتور میخوام درست کنم نیاز دارم
ولتاژ ورودی ماژول ۲۲۰ ولت و ولتاژ خروجی بین ۶ تا ۱۰ کیلو ولت
دستگاه دائم کار هست
میخواستم اگه بشه کمکم کنید.ممنون
